Auteur initial Friedrich A. Lohmüller
Source: http://www.f-lohmueller.de/
Source: http://www.f-lohmueller.de/
Une surface de l'eau simple, opaque, plate et réfléchissante[modifier | modifier le wikicode]
| Le plus souvent la surface de l'eau paraît comme un miroir opaque. Pour simuler cette surface il suffit d'ajouter une texture comme 'Polished_Chrome'. L'eau même est transparente, légèrement grisée très clair (L'eau claire n'a pas de couleur !!!).
La couleur d'une surface de l'eau est surtout défini par les objets que se réfléchissent dans la surface. ( Bleu est la couleur de la mer seulement les jours ensoleillés avec un ciel bleu ! L'eau a l'air différente avec des ciels différents ! ). plane{<0,1,0>, 0
texture{pigment{rgb <.2,.2,.2>}
finish {ambient 0.15
diffuse 0.55
brilliance 6.0
phong 0.8
phong_size 120
reflection 0.6}
}// end of texture
}// end of plane
Si nous avons inséré les définitions des textures, nous pouvons écrire cela plus court : #include "textures.inc"
plane{<0,1,0>, 0
texture{ Polished_Chrome }
}// end of plane
|
 |
L'eau peu agitée avec reflections des nuages[modifier | modifier le wikicode]
Des ondes modérées font une surface de l'eau plus réaliste. Nous ajoutons à la texture la commande suivante :
normal{ bumps 0.03
scale <1,0.25,0.25>*1
turbulence 0.6
}
|
 |
La mer agitée, la surface de l'eau plus agitée[modifier | modifier le wikicode]
Nous obtenons cela par ajouter à la texture la commande suivante :
normal{ bumps 0.3
scale 0.05
turbulence 0.6
}
|
 |
Aussi un effet très realiste on peut voir par ex. comme cela :
normal{ crackle 0.15
scale 0.75
turbulence 0.3
translate<-1,0,5>
}
|
 |

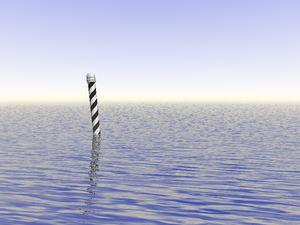

Une surface de l'eau ridée par le vent[modifier | modifier le wikicode]
Nous obtenons cela avec le motif 'crackle' ou 'bozo' et par ajouter des échelles différentes en direction x et y et aussi une rotation dans la direction transversale au vent :
normal{ bozo 1.75
scale <2.0,1,0.3>*0.20
rotate<0,10,0>
turbulence 0.9
translate<0,0,-2>
}
|
 |
L'effet ressemblent avec 'crackle':
normal{ pigment_pattern{
crackle
colour_map { [0, rgb 0]
[1, rgb 1] }
turbulence 1.7
translate <0,0,1>}
0.5}
scale <2.0,1,0.3>*2
rotate<0,10,0>
}
|
 |
Remarque : Tout cela sont seulement des simulations des surfaces ondulées! Géométriquement, ils sont toujours parfaitement plat. Pour obtenir des des surfaces tridimensionnelles ondulées, il faut beaucoup plus ! Voir ici et ici !
Une surface de l'eau partiellement transparente et réfléchissante[modifier | modifier le wikicode]
Si l'eau paraît partiellement transparente et réfléchissante, nous pouvons simuler en utilisant la texture 'Glass3' (l'eau clair) ou 'Green_Glass' (l'eau verdie par des plantes aquatiques !). Dans ce cas le fond sous-marin doit être bien défini. Le fond a une grande influence sur l'apparence de la surface de l'eau!
plane{<0,1,0>, 0 translate<0,-3,0>
texture{pigment{color LightWood}
normal {bumps 0.25
scale 0.05}
finish {ambient 0.45
diffuse 0.55}
}// end of texture
}// end of plane 1
plane{<0,1,0>, 0
texture{ Green_Glass
normal{ripples 0.3
scale 0.25
turbulence 0.75
translate< 1,0,2>}
finish{ambient 0.45
diffuse 0.55
reflection 0.3}
}// end of texture
interior{I_Glass}
}// end of plane 2
|
 |

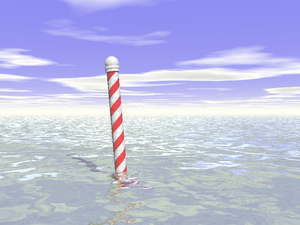

Ondes concentriques autour d'un poteau[modifier | modifier le wikicode]
plane{<0,1,0>, 0
texture{ Green_Glass
normal{ripples 0.3
scale 0.25
turbulence 0.5
translate< 1,0,2>}
finish{ambient 0.45
diffuse 0.55
reflection 0.3}
}// end of texture
interior{I_Glass}
}// end of plane 2
|
 |
Un trou dans l'eau - un tourbillon[modifier | modifier le wikicode]
|

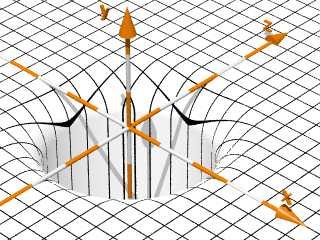

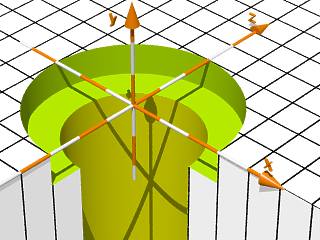

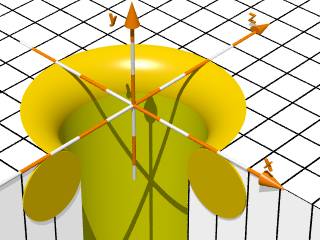

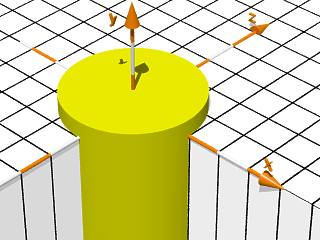

Cela peut être fait avec quelques fonctions simples de CSG. À la fin nous devons appliquer une texture avec un composant 'normal' approprié sur le plan pour simuler le tourbillon de l'eau. Pour plus de clarté un quart du plan a été retiré.
À la fin nous ajoutons à la texture de l'eau, une normale come cela : normal {spiral1 20 0.25
sine_wave
turbulence 0.1
rotate<90,0,0>
scale 0.5
}
|
 |
